COTTONX未来棉芯专利解读

[加入收藏]               日期:2022-07-05     浏览:677    评论:0
核心提示:近期,HCD华诚达又双叒叕创新雾化技术,继推出陶瓷雾化芯Axdual后,又推出一款号称不糊芯的棉芯—COTTONX未来棉芯。此前,在2022
近期,HCD华诚达又双叒叕创新雾化技术,继推出陶瓷雾化芯Axdual后,又推出一款号称不糊芯的棉芯—COTTONX未来棉芯。此前,在2022电子烟行业第六届规范发展宣贯会上,CEO陈平已经携COTTONX未来棉芯提前亮相,该款棉芯具有飞轮底座、纯天然优质导油棉片、360°全方位进油、可温控防干烧等优势。

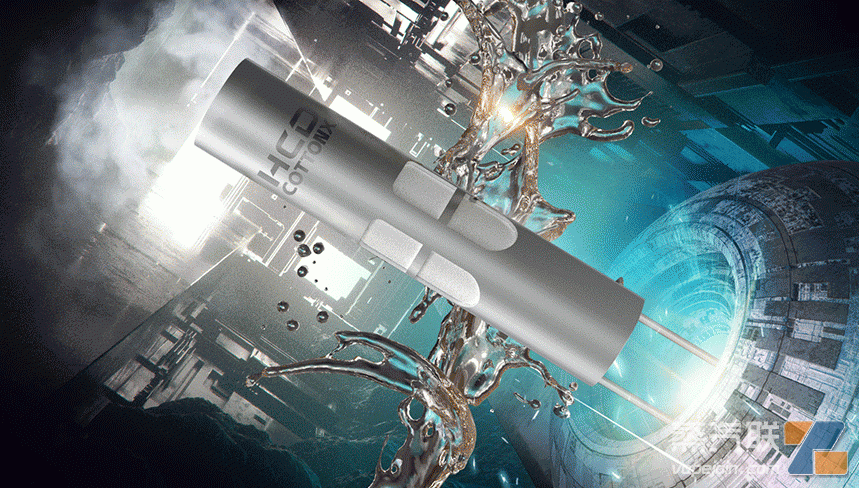

 △ COTTONX未来棉芯
雾化芯是影响产品口感和用户体验的重要因素之一,长期以来,头部企业对雾化芯技术的研发尤为重视,每款新型雾化芯的面世都意味着新技术的革新。

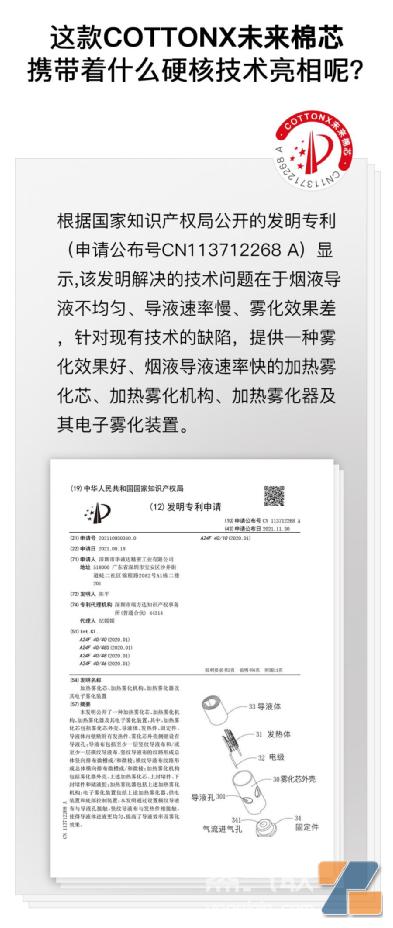

(方式一)(方式二)

(方式三)

现有的技术缺陷影响雾化效果体现在,导液体进液、导液不均匀、导液速度较慢、在发热件持续工作时,导液体无法给予发热件充足的烟液,导致雾化效果差严重影响使用者吸食体验。
COTTONX未来棉芯的发明,通过将导液体中与发热件相接触内侧设置为竖纹导液布,竖向纹路形成的微槽/微棱设置可以匹配发热件线路结构,使得发热件有微微的嵌入到导液布内,雾化面积更大;与导液孔相接触的外侧采用横向的纹路,这样在导液布内部形成毛细间隙,液体沿着微槽或微棱方向的传导速率高于其他方向可以将进液孔的液体更好的导向四周,使得导液均匀,提高了导液效率及雾化效果,提升使用者吸食体验感。(详见下图)

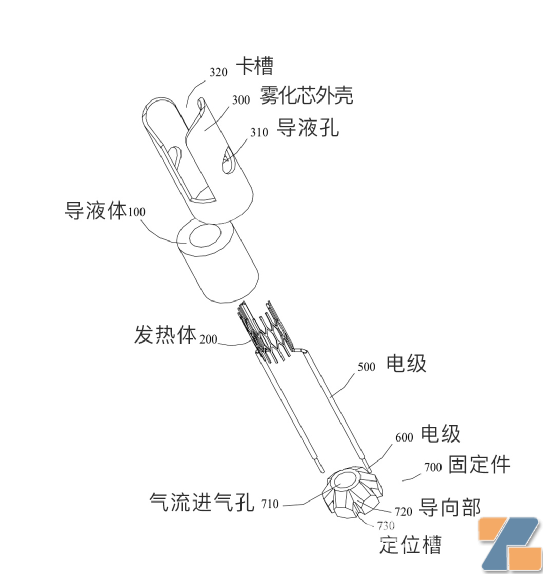

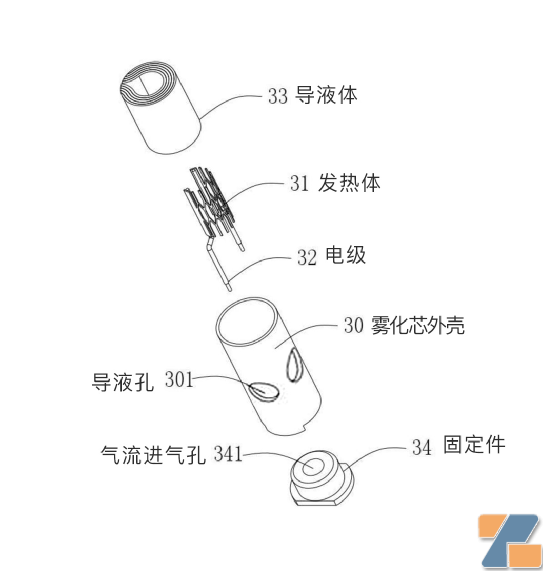

(专利结构示意图)
据了解,另外一份实用型专利 (专利号 CN2128556YZ),同样凸显了COTTONX未来棉芯的硬核之处。虽然棉芯的口感好,获取方便成本更低,但是棉芯强度较差,不易支撑,不能实现导液体和发热体贴合完好,造成雾化效率低、雾化不完全、漏液等问题。
同样,针对现有技术的缺陷,COTTONX未来棉芯具有保护发热线路和电极引线、避免短路、发热体与导液体贴合的作用。它采用壳体,用于对导液体和发热体进行支撑,由于壳体束缚,导液体不易塌陷变形,使得导液体和发热体形成良好贴合,提高雾化效果。
另外,至少一个电极引线设有绝缘外皮,绝缘外皮避免电极引线与壳体等其他金属部件接触引起短路,同时也加强电极引线的强度,避免弯折损坏。(详见下图)

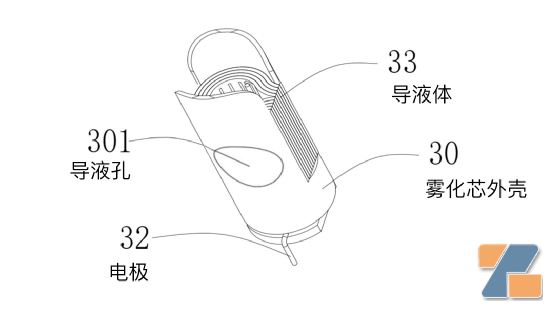

(专利结构示意图)

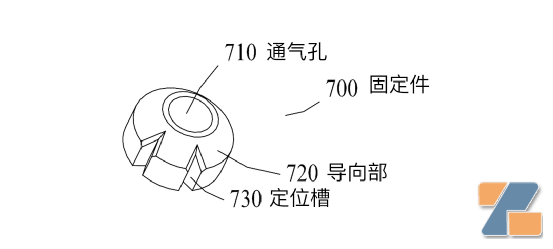

雾化芯固定件 — 飞轮底座设计是COTTONX未来棉芯的特色之一。专利提到,固定件外周缘开设有定位槽,可以固定电极引线,且固定件顶面为内高外低的斜面或弧面,设有贯通的固定孔,电极引线穿装在固定孔中。
(专利结构示意图)
通过壳体和固定件(飞轮底座)的相辅相成,雾化芯更稳更牢固,不易晃动变形。
另外,COTTONX未来棉芯可温控,防干烧,发热体自动输出信号,当温度超过约260度时,控制芯片立即切断电源,消费者就不会抽到糊味。


扫一扫可分享到微信朋友圈!

(责任编辑:小编)
