一文读懂电子烟供应链

[加入收藏]               日期:2023-08-03     来源:艾邦新消费电子资讯    浏览:256    评论:0
核心提示:注塑件硅胶件弹簧顶针磁铁一次性电子烟装盒机电子烟作为电子产品,它涉及的产业分工庞大而繁杂,但经过本文的梳理,相信你也能在

注塑件硅胶件弹簧顶针磁铁一次性电子烟装盒机

电子烟作为电子产品,它涉及的产业分工庞大而繁杂,但经过本文的梳理,相信你也能在脑海里清晰感知这个产业的结构分布。本文主要梳理上游供应链端产业分布情况。

供应链端产业分布情况

供应链端产业分布情况

1、电子烟结构速览

在梳理电子烟供应链分布之前,不妨先来看看电子烟结构长什么样子。

电子烟种类很多,一次性、换弹式、开放式、大烟雾等等,但不管哪种电子烟,都离不开三大件:雾化组件、电子组件、结构组件。

  • 雾化组件:主要是雾化芯、储油棉等,起到雾化烟油、存储烟油的作用;

  • 电子组件:包括电池、咪头、方案板等,提供电力、把控功率、温度、自动开关等功能;

  • 结构组件:主要是外壳,也包括顶针连接器、电池支架、密封硅胶、过滤嘴等。

电子烟的供应链

电子烟的供应链

在电子烟的供应链中,除了三大件的供应商,还有设备、配套服务等重要组成部分,下面一一展开。

2、雾化组件

雾化组件主要是各类雾化芯(陶瓷芯、棉芯)、发热丝、导油棉、储油棉等等。

2.1雾化芯

其中,雾化芯的组成是发热金属+导油材料。因为目前电子烟以电阻加热为主,所以离不开如铁铬、镍铬、钛、316L不锈钢、钯银、钨合金等发热金属,可以做成发热丝、多孔网片、厚膜印刷金属膜、PVD镀层等形态。

微观层面上看,烟油就是在发热金属上被加热,然后从液态专为气态,宏观表现就是雾化的过程。

在实际应用中,发热金属往往要跟导油材料配合,如导油棉、多孔陶瓷基体等,通过缠绕、嵌入、平铺等方式结合,这样设计是通过导油材料将烟油少量引流到发热金属上,从而便于快速雾化烟油。

在种类上,雾化芯有棉芯、陶瓷芯两大类,棉芯有发热丝绕棉、蚀刻网片包棉等,陶瓷芯有埋丝陶瓷芯、网片陶瓷芯、厚膜印刷陶瓷芯等。另外,HNB发热体有片状、针状、筒状等类型。

雾化芯有棉芯、陶瓷芯两大类

雾化芯有棉芯、陶瓷芯两大类

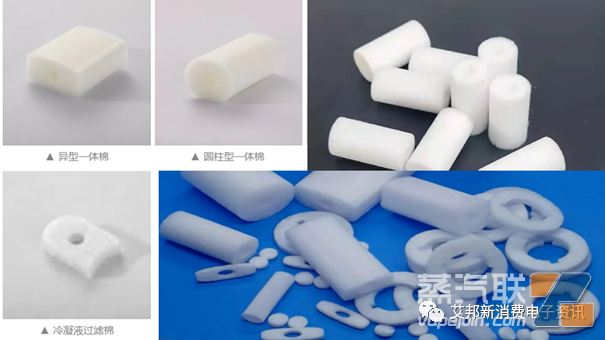

2.2储油棉

储油棉,顾名思义,起到的是存储烟油的作用,它的应用极大改善了一次性电子烟的使用体验,重点解决早期一次性电子烟漏油严重的问题,并大幅提升了口数。

储油棉跟随一次性电子烟市场的爆发而崛起,但并不止步于储油,其在过滤嘴的应用上也有不少的市场空间。

在工艺方面,储油棉一般是通过挤出纤维、热熔抱合等工序来制备,在材质上,常见的是PP、PET纤维,个别耐高温要求的,会用PA纤维,甚至PI。

储油棉

储油棉

3、电子组件

电子组件包含电池、咪头、方案板等,进一步地,包括显示屏、芯片、PCB板、保险丝、热敏电阻等等。

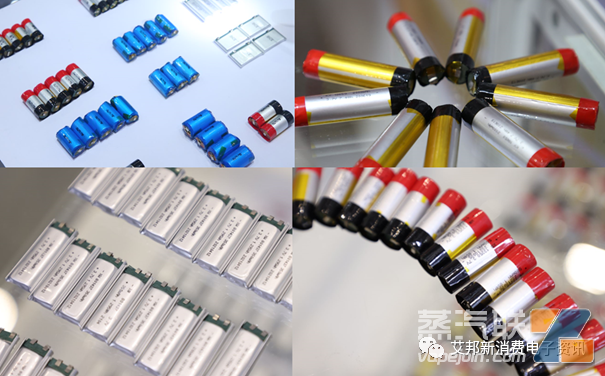

3.1电池

电池决定电子烟使用寿命的长短,电子烟能续航多久,就取决于电池容量。电子烟电池有分软包和硬壳,圆柱和方形,组合起来就有圆柱软包电池、方形软包电池、圆柱钢壳电池等类型。

电子烟电池正极材料包括三种:纯钴系列,三元系列,以及二者混合系列。

市场主流材料以纯钴为主,具有放电电压平台高,大倍率放电,高能量密度等优势,纯钴的电压平台在3.4-3.9V之间,三元的放电平台主要是3.6-3.7V。对放电倍率也有较高的要求,具有8-10C的放电倍率,例如13350和13400型号,要达到3A的持续放电能力。

电池

电池

3.2咪头、方案板

咪头是电子烟目前的主流启动元件,电子烟能模拟传统吸烟过程,就离不开咪头的功劳。

目前电子烟咪头一般是指 电容式咪头+芯片 的组合,装在方案板上,通过线路连接发热丝、电池,起到智能启动、充放电管理、状态指示、输出功率管理等作用。在类型上,咪头有从驻极体往硅麦发展的趋势。

方案板就是在PCB板上集成各种电子元件,如咪头、显示屏、MCU、咪头、保险丝、MOS管、热敏电阻等。板子生产工艺有焊线,SMT等。

咪头、方案板

咪头、方案板

3.3显示屏、保险丝、热敏电阻等

显示屏最早是应用于大烟产品上,用来显示功率、电量,甚至有开发互动玩法,后来在少数换弹式产品上有应用,目前的应用热点是一次性小烟,以某头部品牌的爆款为起点,行业纷纷跟进,主要是用来显示油量、电量。

据悉,保险丝即将要上场,美国市场有强制要求,目的是防止电子烟在使用过程中短路发生爆炸等风险。有些老外喜欢拆开一次性电子烟,重新注油,充电,这个refill的过程就需要一颗保险丝来为老外保驾护航了。

4、结构组件

结构组件包括外壳、油仓、电池支架、密封硅胶、弹簧顶针、磁铁等部件。

4.1外壳(塑胶、铝合金)

不管哪种电子烟,还是HNB加热器,都离不开外壳。正所谓,人靠衣装,产品靠外壳装。消费者选不选你,外观好不好看起到很重要的作用。

不同产品的外壳材质会有一些差异。如一次性电子烟以塑胶外壳为主,材质为PC、ABS,工艺常见的有普通注塑+喷手感漆(渐变色/单色),也有流纹、双色注塑、撒点、免喷涂等。

当然,一次性电子烟也有采用铝合金外壳+手感漆的方案,而换弹式为了提供更好的手感,多是用铝合金,如果像大烟产品,为了增加手感,还会用锌合金之类的外壳。

当然,外壳不都是单一材质,是能组合起来用的,好看就行。比如,在英国逆袭而上的某品牌水晶一次性电子烟就是采用PC透明外壳打造晶莹剔透质感,里面用渐变色阳极氧化铝合金管辅以丰富色彩。

在表面处理工艺上,喷油(喷漆)较为常见,除此之外,还有直接贴纸、贴皮、IML、阳极氧化等。

外壳

外壳

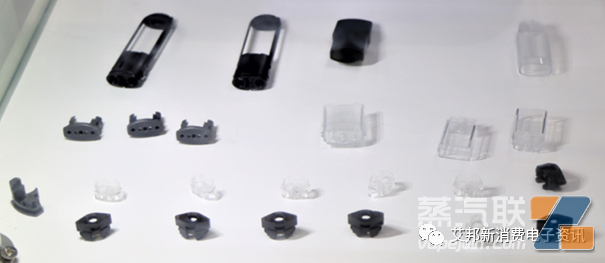

4.2油仓、电池支架、底座等塑胶件

除了外壳,电子烟还有油仓、电池支架、底座等部件,材质有PCTG(油仓常用)、PC/ABS、PEEK(HNB加热器常用)、PBT、PP等,基本都是注塑件,很少见合金件。

油仓、电池支架、底座等塑胶件

油仓、电池支架、底座等塑胶件

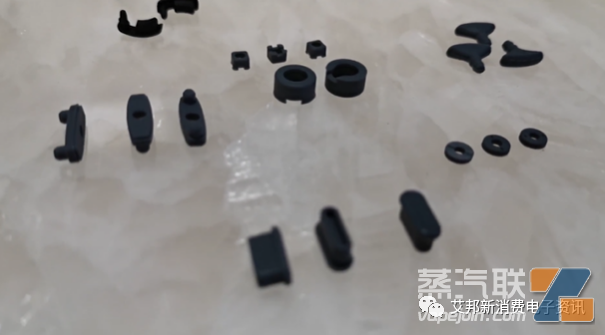

4.3密封硅胶

电子烟采用密封硅胶主要是防止漏油,同时让电子烟结构更加紧密、紧凑。应用部位如吸嘴套、气道塞、油仓底座、咪头底座,换弹式产品的烟弹密封环,大烟雾化芯的密封环等。

密封硅胶

密封硅胶

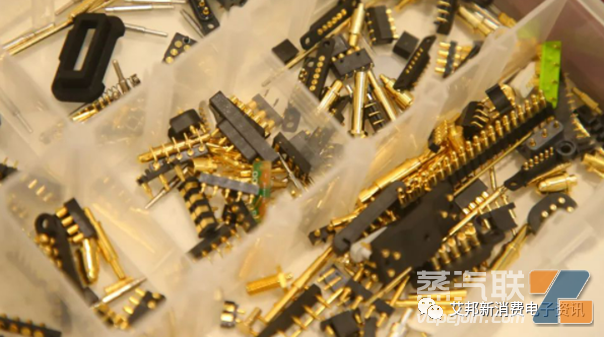

4.4弹簧顶针、磁铁

弹簧顶针,又叫Pogo pin、弹簧针连接器、充电针连接器、探针式连接器等,主要应用于换弹式、CBD雾化器、大烟雾产品、HNB加热器上,因为这些类型的雾化结构跟电池杆是分开的,因此需要顶针来连接,一般是搭配磁铁使用。

弹簧顶针、磁铁

弹簧顶针、磁铁

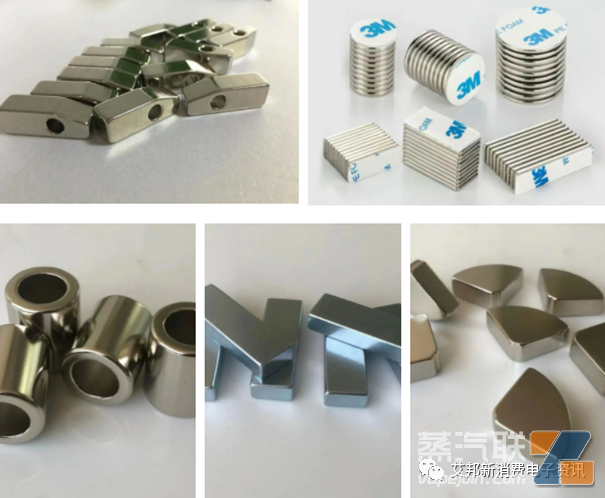

磁铁

磁铁

5、设备

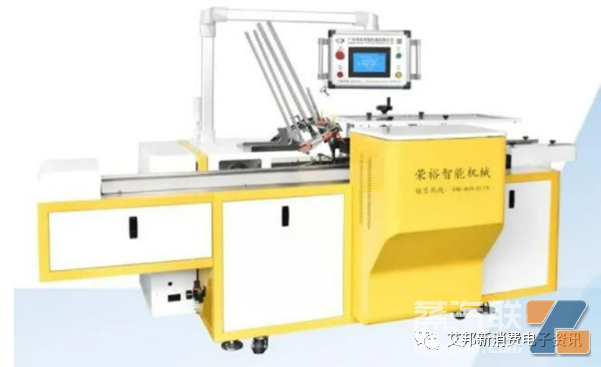

设备贯穿整个产业链,只要有加工的地方,就有设备的存在,如注油机、装盒机、覆膜机、激光设备、CCD光学机、自动化测试机、自动化组装等等,有市场通用的机型,也有非标定制开发的机型。

设备

设备

6、  配套服务

配套服务里面,主要是指 物流、金融开户、代理办证、检测认证等等。

6.1物流

电子烟要出口,就离不开物流。据悉,深圳就有二十多家专门做电子烟物流的公司,竞争非常激烈。在清关这一块,同样隐藏着诸多学问。

6.2金融开户

金融范畴很大,为避免误会,这里强调是指开户这一块,主要是银行在参与。据不完全了解,目前电子烟海外开户的,有很多找了汇丰银行;而国内的烟草总局这块业务合作银行,就招行和光大;除此之外,一些有独特服务产品的银行也在看电子烟市场,如宁波银行,据介绍是有一套能实时跟踪海外资金动向的系统。

6.3代理办证

很好理解,国内要开展生产,就需要牌照,这块会有一些专门的咨询机构,如思誉。同时,在海外的一些国家地区,也会有类似的政策要求,如印尼,据介绍,也是有证书要求,同样,也存在一些专门的代理办证机构。

6.4检测认证

检测认证这块,如出口欧洲,会有一些TPD认证之类的,不同国家地区,会有一些认证的要求,这就需要一些专业的检测认证机构来进行服务。

7、总结

以上就是关于电子烟供应链的梳理,可以看到,小小的电子烟背后,是一个庞大而繁杂的工业体系。
